钢球的压碎载荷及其对钢球的影响。
钢球在生产加工过程中，按照不同的应用环境，对钢球进行热处理工艺的环节。钢球经过热处理后，钢球的金相组织、硬度和压碎负荷比没有经过热处理的钢球好。因为在热处理过程中，淬火或者可以说回火过程的操作对钢球压碎负荷能力的高低起着关键作用。钢球在淬火或者回火时候，因为加热速度过快，容易使钢球内部产生较大的内应力，力量集中在某一角落，不均匀地分布着。有的钢球厂对热处理这一环节没有谨慎处理，也就没有把钢球的内应力释放，容易导致成品钢球在使用过程中开裂，从而降低钢球的压碎负荷值。
钢球需要提高压碎负荷值，增强钢球的耐磨性，必须从热处理的淬火过程中着手改进。在热处理过程中，通过大幅度降低各生产线前加热区的温度，从而达到前区和后区均衡的加热目的，使淬火中的温度上升缓慢。钢球热处理中淬火温度得到控制，钢球的金相组织的也得到均匀的变化，使得内部积聚的应力少，也能在加工过程中同时释放。钢球的淬火对钢球压碎负荷以及耐磨性起着关键性影响的作用。

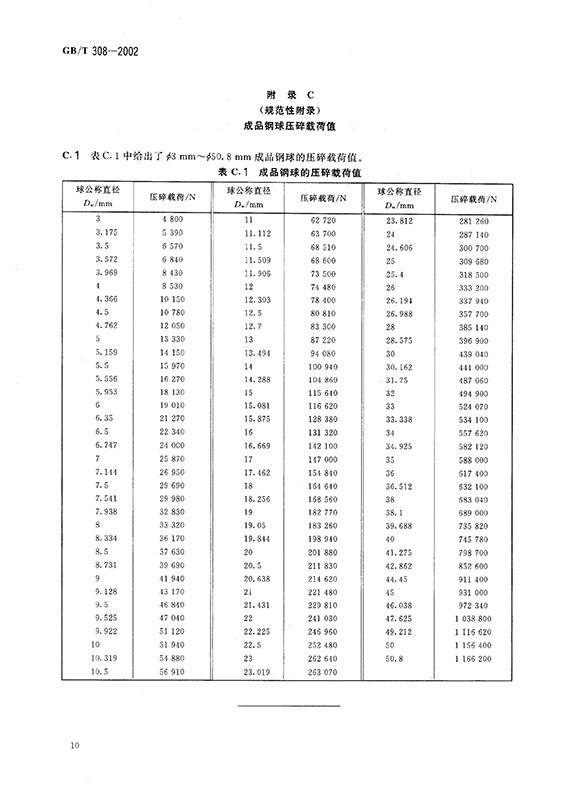

成品钢球压碎载荷值(如下)
